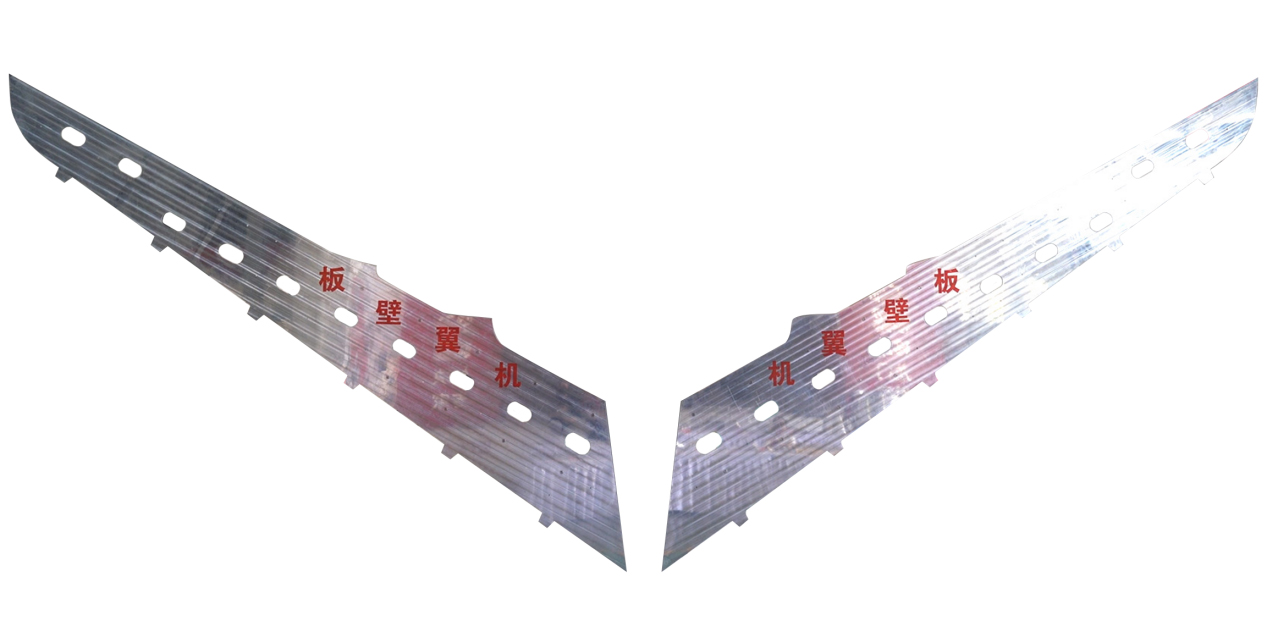

Kanat Paneli İşleme Planı

Endüstri	Havacılık
Parça	Kanat derisi paneli
Malzeme	6061-T651
Boyutlar	Uzunluk 6000mm, Genişlik 1200mm, Kalınlık 70mm, En ince duvar 3mm
Temel Zorluklar	Büyük boyutlu parça, ince duvarlar, yüksek talaş kaldırma oranı, önemli deformasyon
Sonuç	Talaş kaldırma oranı geleneksel ekipmanın 3-4 katına çıktı, teslimat süresi yaklaşık %50 kısaltıldı ve büyük boyut, yüksek kaldırma oranı ve düşük deformasyon kontrolü arasındaki çelişki başarılı bir şekilde çözüldü.

Teknik Zorluk

Geleneksel kanat panelleri çoğunlukla deri, kirişler ve diğer bileşenlerden oluşan bir araya getirilmiş panellerdir. Boyutları küçüktür, ayrı parçalar halinde işlenmesi kolaydır, ekipman gereksinimleri düşüktür ve işleme sırasında çok az stres ve deformasyona maruz kalırlar. Bunun aksine, tek parça paneller malzeme boyutu bakımından büyüktür, yüksek malzeme kaldırma oranlarına, uzun işlem döngülerine ve yüksek deformasyon riskine sahiptir; bu da hem ekipmandan hem de işlemlerden daha fazlasını gerektirir.

Çözüm

BMI20016 çift portallı mobil yüksek hızlı makine, özellikle kanat bileşenlerinin işlenmesi için tasarlanmış bir takım tezgahıdır. Temel olarak tüm kanat yapısal parçalarının işlenmesini kapsayan, 20 metrelik bir seyahat uzunluğuna ve 1,6 metrelik bir seyahat genişliğine sahiptir. İki mili bağımsız olarak çalışarak tek bir parçanın eş zamanlı işlenmesine veya iki parçanın ayrı ayrı işlenmesine olanak tanıyarak büyük boyutlu entegre kanat kaplama panellerinin ihtiyaçlarını karşılar. Ek olarak, 0,4G'lik bir hızlanmaya ve 24.000 rpm'lik maksimum iş mili hızına ulaşarak yüksek hızlı, derin kesimli ve yüksek ilerlemeli işlemeye olanak tanır, talaş kaldırma verimliliğini önemli ölçüde artırır ve işleme döngüsünü kısaltır. İnce duvarlı yapıların deformasyona yatkın olması sorununu çözmek için makine, kesme sırasında titreşimi ve termal deformasyonu etkili bir şekilde bastıran, yüksek sertlikte bir yatak ve dinamik bir termal dengeleme sistemi ile donatılmıştır. Özel bağlama çözümleri ve katmanlı kesme stratejileriyle birlikte, artık gerilimin serbest bırakılmasından kaynaklanan deformasyonu daha da kontrol eder.

Sonuçlar

Uygulamada, entegre kanat panellerini işlemek için bu makinenin kullanılması, talaş kaldırma oranını geleneksel ekipmana göre 3 ila 4 kat artırabilir, profil doğruluğunu ve yüzey kalitesini garanti edebilir, teslimat sürelerini yaklaşık %50 kısaltabilir ve büyük boyut, yüksek kaldırma oranı ve düşük deformasyon kontrolü arasındaki çatışmayı başarıyla çözebilir.
